TDS سیریز چار ٹریس ڈیجیٹل اوسکیلوسک
TDS سیریز چار ٹریس ڈیجیٹل اوسکیلوسک
70MHz-200MHz بینڈوڈتھ، میک 2GS / ے نمونہ کی شرح
7.6M ریکارڈ کی حد
50،000 wfms / s کی waveform گرفتاری کی شرح
waveform zooming (افقی / عمودی)، اور بچت
- ایف ایف ٹی پوائنٹس (لمبائی، اور قرارداد متغیر)
کثیر ونڈو توسیع
8 انچ 800 x 600 پکسلز اعلی دفاعی LCD
کثیر مواصلاتی انٹرفیس: USB، VGA، LAN
لیبارٹری کی حمایت
| ماڈل نمبر. | چینل | بینڈوڈتھ | نمونہ کی شرح | ریکارڈ کی لمبائی |
| TDS7074 | 4 | 70MHz | 1 جی ایس / ایس | 7.6M |
| TDS7104 | 4 | 100MHz | 1 جی ایس / ایس | 7.6M |
| TDS8104 | 4 | 100MHz | 2 جی ایس / ایس | 7.6M |
| TDS8204 | 4 | 200 میگاہرٹج | 2 جی ایس / ایس | 7.6M |
1. ٹی سوفی اسکرین
عمومی سوالات
سپیکٹرم تجزیہ شور کی پیمائش کرنے کے لئے ایک طاقتور آلہ ہے. عام طور پر، سپیکٹرم تجزیہ کار طاقت (یا وولٹیج) اور فریکوئنسی کے درمیان تعلقات ظاہر کر سکتے ہیں، جو شور کی افادیت کی کثافت وکر کی طرح ہے. حقیقت میں، کچھ سپیکٹرم تجزیہ کاروں کا ایک خاص موڈ ہے جو پیمائش کے نتائج کو براہ راست نشانی کثافت یونٹس میں دکھایا جا سکتا ہے (یعنی این وی / RT-HZ). دیگر معاملات میں، پیمائش کا نتیجہ اصلاحی عنصر کی طرف سے ضرب کیا جانا چاہئے تاکہ اس کی پیمائش کے متعلقہ یونٹ کو طرازی کثافت یونٹس میں تبدیل کریں.
اسپیکٹرم تجزیہ کار ، مثلا آسکیسکوپیس ، دونوں ڈیجیٹل اور ینالاگ ہیں. ایک ینالاگ سپیکٹرم تجزیہ کی طرف سے ایک سپیکٹرا وکر پیدا کرنے کا ایک طریقہ فلٹر کے ماپ پیداوار کی قیمت کو پلا کرنے کے دوران مختلف تعدد پر بینڈ پاس پاس فلٹر کو پسینہ کرنا ہے. ایک اور نقطہ نظر superheterodyne استقبال کا استعمال کرنے کے لئے ہے، جس میں مختلف تعدد پر مقامی آڈیٹر کا سکیننگ انجام دیتا ہے. تاہم، ڈیجیٹل سپیکٹرم تجزیہ کار فیکٹری کو اسپیکٹرم پیدا کرنے کے لئے تبدیل کرتی ہیں (اکثر سپریٹرڈین لیس ٹیکنالوجی کے ساتھ استعمال کیا جاتا ہے).
اگرچہ سپیکٹرم کے تجزیہ کار مختلف ماڈلز ہیں، لیکن بعض اہم پیرامیٹرز اب بھی غور کرنے کی ضرورت ہے. رینج شروع اور روکنے فریکوئینسی رینج کی نشاندہی کرتا ہے جس پر بینڈ پاس فلٹر سکینڈ ہے. قرارداد بینڈوڈتھ فریکوئنسی رینج میں سکینڈ بینڈ پاس فلٹر کی چوڑائی ہے. قرارداد بینڈوڈتھ کو کم کرنے کے اسکین وقت کو بڑھانے کے دوران اختتامی تعدد پر سگنل کو عمل کرنے کے لئے سپیکٹرم تجزیہ کی صلاحیت میں اضافہ ہوگا. شکل 1 اسکین فلٹر کے آپریشن کو ظاہر کرتا ہے. اعداد و شمار 2 اور شناخت 3 نتائج حاصل کرتے ہیں جب ایک ہی سپیکٹرم تجزیہ مختلف قرارداد بینڈوڈتھ استعمال کرتا ہے. شناخت 2 میں، کیونکہ قرارداد بینڈوڈھ بہت چھوٹا ہوا ہے، ڈسکوک فریکوئینسی اجزاء (یعنی 150 ہز) مناسب طریقے سے سنبھال لیا جاتا ہے. دوسری جانب، 3 نمبر میں، ڈسککریٹ فریکوئینسی اجزاء (یعنی 1200 ہز) مناسب طریقے سے سنبھالا نہیں کیا گیا ہے کیونکہ قرارداد بینڈوڈتھ بہت بڑی ہے.
شکل 1.
شکل 2.
شکل 3.
| ماڈل | TDS7074 | TDS7104 | TDS8104 | TDS8204 | |
|---|---|---|---|---|---|
| بینڈوڈتھ | 70MHz | 100MHz | 200 میگاہرٹج | ||
| چینل | 4 | ||||
| نمونہ کی شرح | 1 جی ایس / ایس | 2 جی ایس / ایس | |||
| واففارف کی گرفتاری کی شرح | 50،000 wfms / s | ||||
| ڈسپلے | 8 "ٹچ اسکرین رنگ یلسیڈی | ||||
| ریکارڈ کی لمبائی | 7.6M | ||||
| افقی اسکیل (ڈی / ڈی) | 2ns / div - 100s / div، مرحلہ 1 - 2 - 5 کی طرف سے | ||||
| عمودی حل (اے / ڈی) | 8 بٹس قرارداد (بیک وقت 4 چینلز) | ||||
| عمودی حساسیت | 2mV / div - 10V / div (ان پٹ پر) | ||||
| ٹرگر کی قسم | کنارے، پلس، ویڈیو، ڈھال | ||||
| ٹرگر موڈ | آٹو، عمومی، سنگل | ||||
| واففار ریاضی | +، -، ×، ÷، ایف ایف ٹی | ||||
| مواصلاتی پورٹ | یوایسبی میزبان، USB ڈیوائس، VGA، LAN، AUX | ||||
| طول و عرض (W × H × D) | 380 × 180 × 115 (ملی میٹر) | ||||
| وزن (پیکیج کے بغیر) | 1.5 کلوگرام | ||||
سپورٹ
▶ تمام سیریز OWON DSO اور AWG کے لئے USB ڈرائیور
▶ TDS سیریز ڈی ایس او کے لئے پی سی سافٹ ویئر
▶ TDS سیریز ڈی ایس او صارف دستی
سامان اشیاء کو حتمی ترسیل کے تابع ہیں.

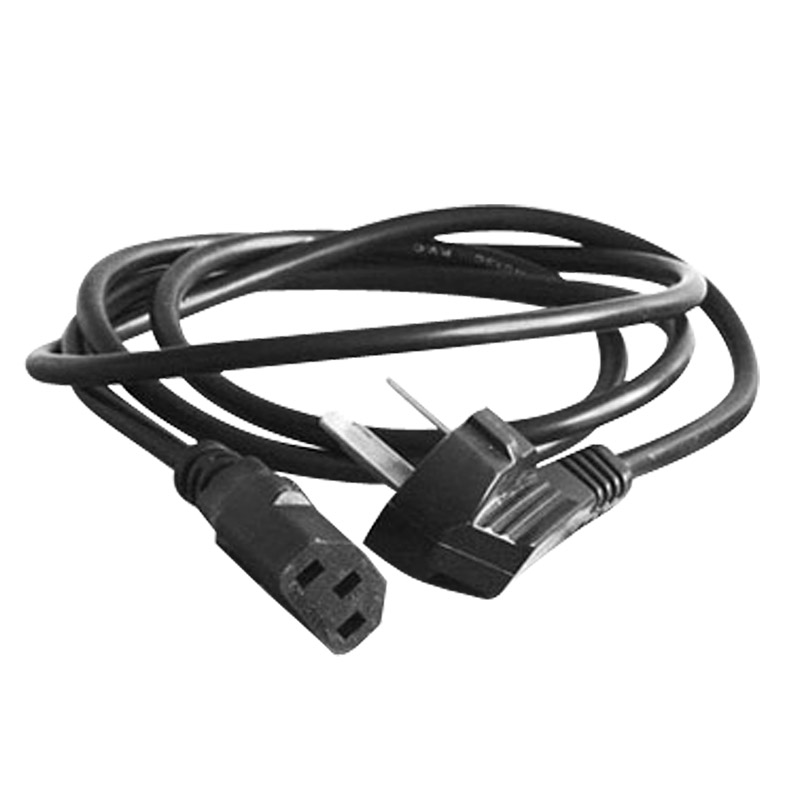

بجلی کی تار |
سی ڈی روم |
فوری گائیڈ |

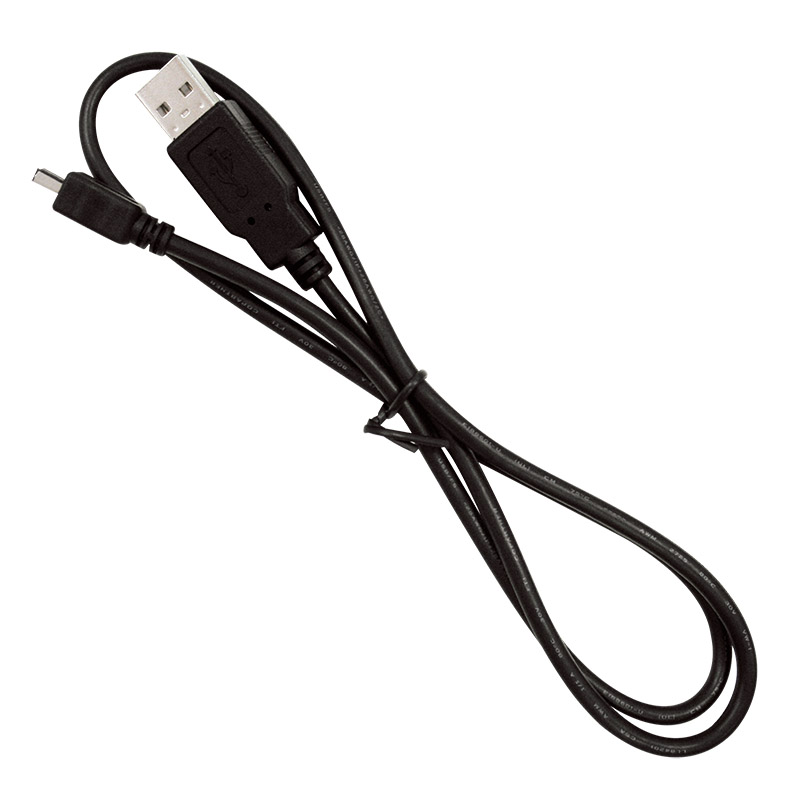

یو ایس بی کیبل |

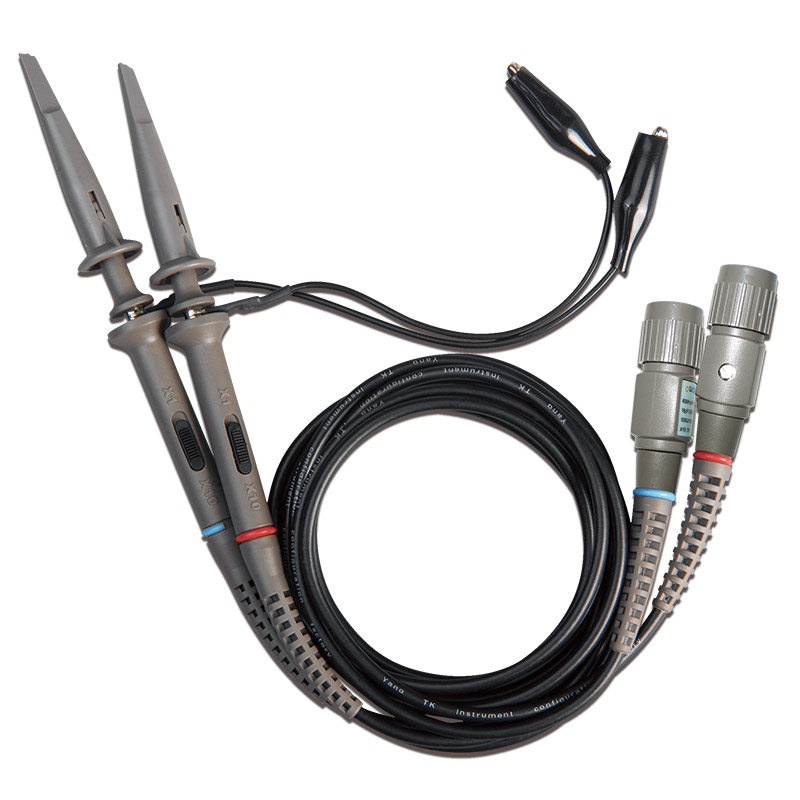

تحقیقات |

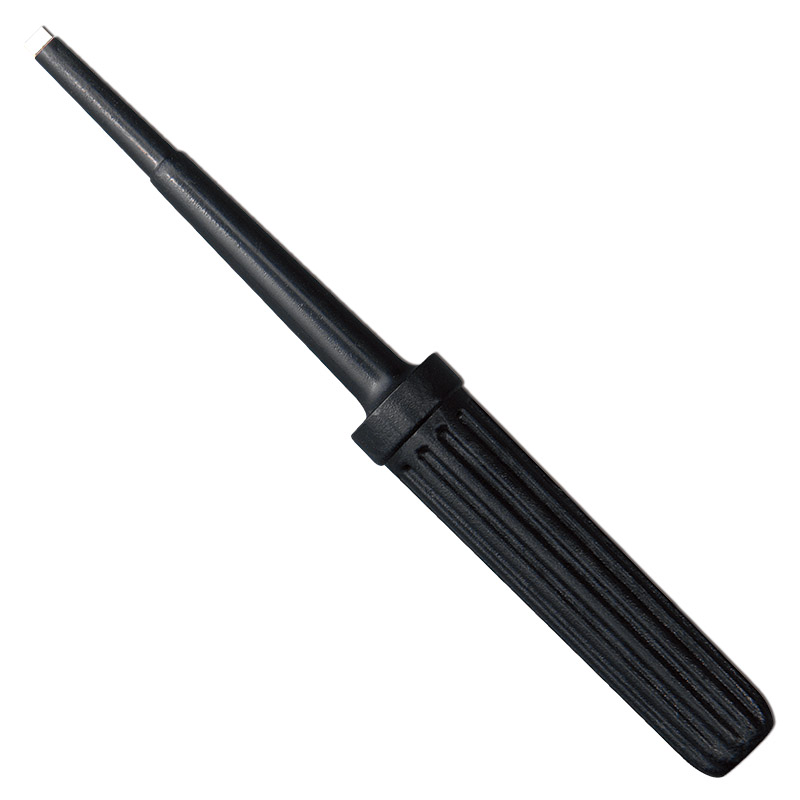

تحقیقات ایڈجسٹ کریں |
نرم بیگ |
