XDS سیریز 12 بٹ ڈیجیٹل اوسکیلوسک

سپر کارکردگی + 8 بٹ، 12 بٹ یا 14 بٹ اعلی قرارداد ADC، مکمل طور پر waveform تفصیل + 40M ریکارڈ کی لمبائی بحال، اور 75،000 wfms / s کی waveform ریفریش کی شرح + کم پس منظر شور، 1 ایم وی / ڈی وی 10 میں عمودی سنویدنشیلتا 10 V / div + کثیر ٹرگر، اور بس ڈائلنگ فنکشن + SCPI، اور LabVIEW کی حمایت کی تخلیقی نئی نظر + الٹرا پتلا جسم کے ڈیزائن، کم خلائی رہائش + کثیر انٹرفیس انضمام - USB میزبان، USB ڈیوائس، PictBridge کے لئے USB پورٹ، LAN ، AUX، اور زیادہ + VGA بندرگاہ - ویڈیو کی توسیع کے لئے بہتر حل، اور تدریس کی کارکردگی + 8 انچ 800 ایکس 600 اعلی قرارداد LCD + اختیاری کثیر ٹچ اسکرین، زیادہ صارف کے دوستانہ آپریشن کا تجربہ ڈیٹا انجر کے طور پر این میں 1 افعال، اور اعداد و شمار لاگنگ کی تقریب کے ساتھ ملٹیٹر، اور ڈبل چینل 25MHz / 50MHz مباحثے کی waveform جنریٹر، مزید، بیٹری پیک، اور وائی فائی ماڈیول کی حمایت کی

انکوائری بھیجنے

چیٹ اب

تکنیکی خصوصیات

مصنوعات کا تعارف

1. 12/14-بٹس ڈیڈیسی اور اصل مقناطیسی فنکشن

XDS سیریز 12/14 بٹس ہارڈویئر ایڈیشن متعارف کرایا جاتا ہے، اس کی صحت سے متعلق مارکیٹ پر دیگر آسکیسوسکوپ کے خلاف 16/64 اوقات ہے. OWON کے اصل مقناطیسی فنکشن کے ساتھ لیس، یہ سگنل کم از کم 31.25μV / ڈیو کو دیکھ سکتا ہے.

12/14 بٹس ADC اور اصل مقناطیسی فنکشن

ماڈل	XDS3062A	XDS3102A	XDS3202A	XDS3102	XDS3202E	XDS3202	XDS3302
بینڈوڈتھ	60MHz	100MHz	200 میگاہرٹج	100MHz	200 میگاہرٹج		300 میگاہرٹج
نمونہ کی شرح	1 جی ایس / ایس					2 جی ایس / ایس	2.5 جی ایس / ایس
عمودی حل (اے / ڈی)	12 بٹس		14 بٹس	8 بٹس
ریکارڈ کی لمبائی	40M
افقی اسکیل (ڈی / ڈی)	2ns / div - 1000s / div، قدم 1 - 2 - 5 کی طرف سے		1ns / div - 1000s / div، قدم 1 - 2 - 5 کی طرف سے	2ns / div - 1000s / div، قدم 1 - 2 - 5 کی طرف سے	1ns / div - 1000 s / div، قدم 1 - 2 - 5 کی طرف سے
چینل	2 + 1 (بیرونی)
ڈسپلے	8 "رنگ LCD، 800 x 600 پکسلز
ٹرگر کی قسم	کنارے، ویڈیو، پلس، ڈھال، رن، ونڈوز، ٹائم آؤٹ، نون کنج، منطق، I2C، ایس پی آئی، RS232، اور CAN (اختیاری)
بس ڈیکنگ	I2C، ایس پی آئی، RS232، اور CAN (اختیاری)
مواصلاتی انٹرفیس	USB میزبان، یوایسبی ڈیوائس، PictBridge کے لئے USB پورٹ، ٹریگ آؤٹ (P / F)، LAN، اور VGA (اختیاری)
بجلی کی فراہمی	100V - 240V AC، 50 / 60Hz، کیٹ II
طاقت کا استعمال	<>
فیوز	2A، ٹی کلاس، 250V

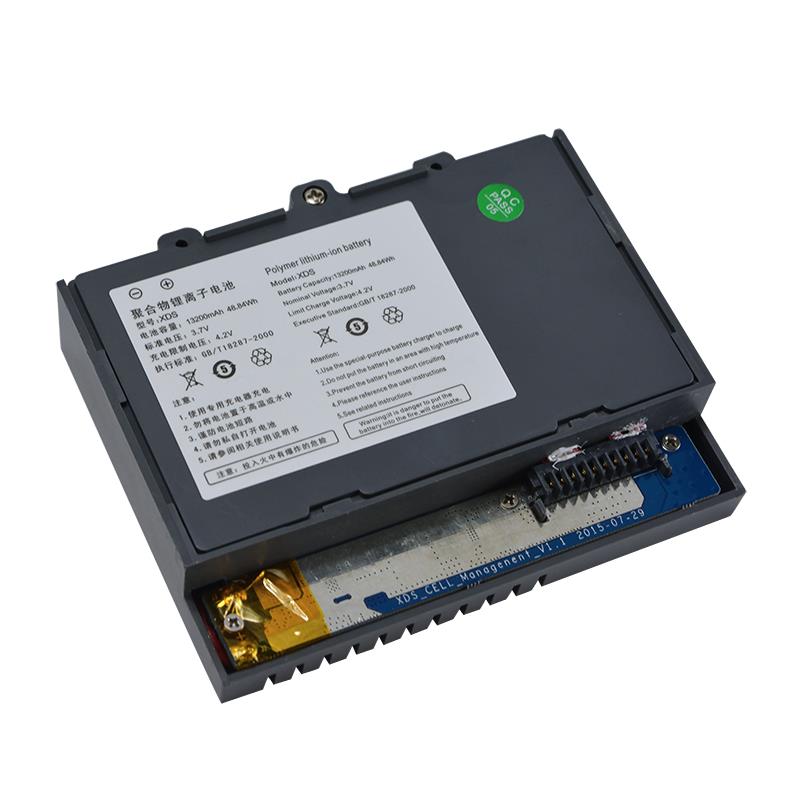

بیٹری (اختیاری)	3.7V، 13200mAh
طول و عرض (ڈبلیو ایچ ایچ ایچ ڈی ڈی)	340 x 177 x 90 ملی میٹر
وزن	2.60 کلو

اختیاری ماڈیول / فنکشن
VGA	VGA + اے وی
وائی فائی	وائی فائی
AWG	آربی لہرفارم جنریٹر
ڈی ایم ایم	ڈیجیٹل ملٹیٹر
ٹیو	ٹچ اسکرین (کیپسیٹر کی قسم)
