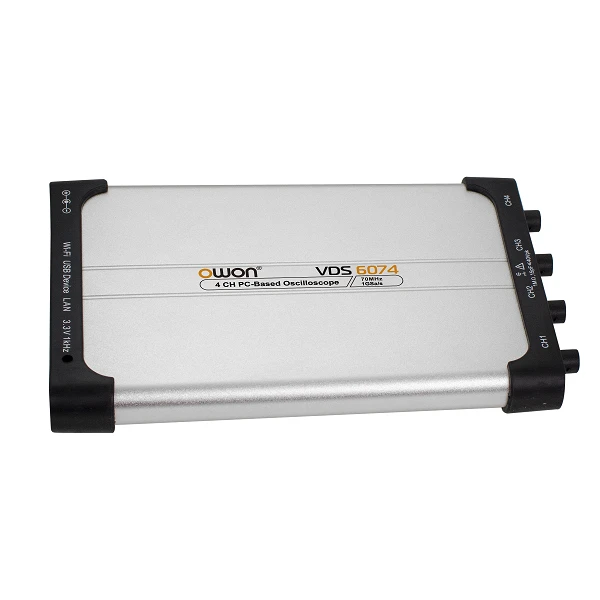

VDS6000 سیریز 4CH PC آسیلوسکوپ



VDS6000 سیریز PC ورچوئل آسیلوسکوپ، ایک انتہائی پتلا اور ہلکا پھلکا آلہ، آپ کے سفر کو مزید آسان بناتا ہے۔ یہ نہ صرف وائرلیس ٹرانسمیشن فراہم کرتا ہے، آپ کے لیے لامحدود امکانات لاتا ہے، بلکہ اس کی کارکردگی بھی بہترین ہے۔ اس کی بینڈوڈتھ 100MHz، 1GSa/s نمونے لینے کی شرح اور 10M پوائنٹ اسٹوریج ڈیپتھ ہے، یہ ورچوئل آسیلوسکوپ اعلی کارکردگی کے لیے آپ کی ضروریات کو پورا کر سکتا ہے۔ اس کے علاوہ، اس میں 12-بٹ یا 14-بٹ زیادہ درستگی بھی ہے، جو آپ کو زیادہ درست پیمائشی ڈیٹا حاصل کرنے کی اجازت دیتی ہے۔ مزید بہت سی حیرت انگیز خصوصیات آپ کا انتظار کر رہی ہیں، تو آئیے قریب سے دیکھیں۔













VDS6000 سیریز کا PC ورچوئل آسیلوسکوپ نمایاں طور پر پتلا اور ہلکا پھلکا ہے، آسان پورٹیبلٹی کو یقینی بناتا ہے، اور آپ کی چلتے پھرتے ضروریات کے لیے ایک عملی ساتھی کے طور پر کام کرتا ہے۔ یہ مقررہ مقامات کی حدود کو ختم کرتا ہے، آپ کو آسانی کے ساتھ پیمائش اور ٹیسٹ کرنے کی لچک فراہم کرتا ہے، جہاں بھی ان کی ضرورت ہو۔





VDS6000 سیریز PC ورچوئل آسیلوسکوپس سے لیس ہیں۔12-بٹ اور 14-بٹہارڈ ویئر اینالاگ سے ڈیجیٹل کنورٹرز (ADC)، پیمائش کی درستگی فراہم کرتا ہے جو معیاری آسیلوسکوپس سے آگے نکل جاتا ہے۔16 مرتبہ اور 64 مرتبہبالترتیب یہ روایتی آسیلوسکوپس کے مقابلے میں نمایاں طور پر بہتر درستگی اور بہتر ریزولوشن کا ترجمہ کرتا ہے۔ دس گنا میگنیفیکیشن پر ایک ہی ویوفارم کی جانچ کرتے وقت، ایک 8-بٹ آسیلوسکوپ اور 14-بٹ آسیلوسکوپ کے درمیان فرق واضح ہوجاتا ہے، جو زیادہ جامع اور درست سگنل کے تجزیہ کی صلاحیتوں کو پیش کرتا ہے۔

















ملٹی پلیٹ فارم ثانوی ترقی کی حمایت کرتا ہے، جبکہ ساتھ مطابقت بھی فراہم کرتا ہے۔معیاری SCPI پروٹوکولدوسرے آلات کے ساتھ انٹرآپریبلٹی کے لیے۔ اس کے علاوہ، یہ ہےLabVIEW کے ساتھ ہم آہنگڈیٹا کے حصول اور کنٹرول کے لیے آسان انضمام کی سہولت فراہم کرنا۔





























VDS6000 سیریز PC ورچوئل آسیلوسکوپUSB Type-C کو اپناتا ہے۔پلگ اینڈ پلے کا احساس کرنے کے لیے انٹرفیس، اسے استعمال کرنا انتہائی آسان اور عملی بناتا ہے۔ کسی بوجھل انسٹالر یا سیٹ اپ کی ضرورت نہیں، آپ بس اسے پلگ ان کریں اور اسے فوراً استعمال کرنا شروع کریں۔ اس کے علاوہ، یہ موبائل پاور سپلائی کو بھی سپورٹ کرتا ہے، جس سے آپ کو جہاں سے بھی ضرورت ہو بجلی حاصل کرنے اور پیمائش کے کام کو جاری رکھنے کی اجازت دیتا ہے۔





















VDS6000 سیریز oscilloscope 10M ریکارڈ کی لمبائی اور 1GSa/s سیمپلریٹ کو سپورٹ کرتا ہے۔ اعلی نمونہ کی شرح کے ساتھ، یہ طویل عرصے تک لہروں کو پکڑ سکتا ہے، جس سے آپ کو پیچیدہ سگنل میں دفن تفصیلات کو دیکھنے میں مدد ملتی ہے، اور اسامانیتا اور حادثاتی طور پر چھپے ہوئے واقعے کو چھپانے میں مدد ملتی ہے۔ آسیلوسکوپس کا یہ سلسلہ متغیر ریکارڈ کی لمبائی کو بھی سپورٹ کرتا ہے، جس سے آپ ریکارڈ کی لمبائی اور نمونے کی شرح کے درمیان متوازن انتخاب کریں۔











10M ریکارڈ کی لمبائی اور 1GSa/s نمونہ کی شرح











ماڈل		VDS6102		VDS6102A
بینڈوڈتھ		100MHz		100MHz
چینل		2CH دائرہ کار + 1CH FG
نمونہ کی شرح		زیادہ سے زیادہ 1GSA/s
اٹھنے کا وقت		3.5 این ایس سے کم یا اس کے برابر
افقی پیمانہ		5ns/div{{1}s/div، مرحلہ وار 1-2-5
نمونے لینے کا موڈ		نمونہ، چوٹی کا پتہ لگانا، اوسط
ریکارڈ کی لمبائی		10M
ان پٹ کپلنگ		ڈی سی، اے سی، گراؤنڈ
ان پٹ رکاوٹ		1 MΩ ± 2%، 15 pF ± 5 pF کے متوازی طور پر
عمودی حساسیت		2mV/div{{1}V/div
عمودی قرارداد (A/D		8 بٹس		14 بٹس
زیادہ سے زیادہ ان پٹ وولٹیج		40 V (DC + AC چوٹی)
پروب ایٹینیویشن فیکٹر		1X,10X,100X,1000X
چینل تنہائی		50Hz: 100: 1,10MHz: 40:1
انٹرپولیشن		گناہ (x)/x
عمودی حد		±2 V (2 mV/div – 50 mV/div)؛ ±20 V (100 mV/div – 500m V/div)؛ ±40 V (1 V/div – 5 V/div)
LF جواب (AC، -3dB)		5Hz سے بڑا یا اس کے برابر (ان پٹ پر، AC کپلنگ، -3dB)
ٹرگر کی قسم		کنارے، ویڈیو، ڈھال، نبض
لائن/فیلڈ فریکوئنسی (ویڈیو)		معاون معیارات: NTSC، PAL اور SECAM براڈکاسٹ سسٹم
ٹرگر موڈ		آٹو، نارمل، سنگل
Lissajous پیکر	بینڈوڈتھ	مکمل بینڈوڈتھ
	مرحلے کا فرق	±3 ڈگری
خودکار پیمائش		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, - ڈیوٹی
مواصلاتی انٹرفیس		USB (Typ-c)؛ LAN، وائی فائی (اختیاری)
طاقت کا استعمال		8W سے کم یا اس کے برابر
طول و عرض (W × H × D)		190mm × 120mm × 18mm
ڈیوائس کا وزن		≈0.38 کلوگرام



فنکشن جنریٹر
معیاری ویوفارمز	سائن ({{0}}.1 ہرٹز - 5 میگاہرٹز)، مربع（0.1 ہرٹز-200 کلو ہرٹز)، ریمپ（1 ہرٹز-10 کلو ہرٹز)، پلس（1 ہرٹز -10 kHz)
فریکوئینسی آؤٹ پٹ	5 میگاہرٹز
سیمپلنگ کی شرح	25M Sa/s
چینل	1
عمودی قرارداد	10 بٹس
طول و عرض کی حد	10mVpp - 5Vpp
DC آفسیٹ رینج (AC+DC)	±2.5V
آؤٹ پٹ مائبادا ۔	50 Ω (عام)



اوون کے بارے میں

1990 سے، للی پٹ نے الیکٹرانکس مصنوعات کی صنعت میں قدم رکھا، اس کی پہلی مصنوعات کی سیریز منی کلر LCD ہے۔
Lilliput کی ملکیت میں، OWON SmartTest پروڈکٹ لائن کو ٹیسٹ اور پیمائش کے آلات کے میدان میں "آپ کی ضروریات کو پورا کرنے" کے لیے بنایا گیا ہے۔
2 دہائیوں کی کوششوں کے ذریعے، للی پٹ دھیرے دھیرے ایک گروپ کارپوریشن بن جاتا ہے، جس میں 3 پروڈکٹ لائنیں شامل ہیں - منی کلر LCD، ٹیسٹ اور پیمائش کا سامان، اور گھریلو توانائی کے انتظام کے نظام۔
OWON پروڈکٹ ایشیا، شمالی امریکہ، یورپ، جنوبی امریکہ، اوشیانا اور افریقہ میں 80 سے زائد ممالک/خطوں میں قائم عالمی شراکت داروں کے ساتھ مل سکتی ہے۔

Lilliput (OWON) دنیا بھر کی رینج میں سب سے اوپر ٹیسٹ اور پیمائش کے سازوسامان کے اصل سازوسامان بنانے والوں میں سے ایک ہونے کے لیے کوئی کسر نہیں چھوڑتا۔









ماڈل	VDS6074	VDS6104	VDS6074A	VDS6104A
بینڈوڈتھ	70MHz	100MHz	70MHz	100MHz
چینل	4 چینلز
نمونہ کی شرح	1GSA/s
افقی پیمانہ (s/div)	1ns/div{{1}s/div، مرحلہ وار 1-2-5
نمونے لینے کا موڈ	عام نمونے، چوٹی کا پتہ لگانے، اوسط
ریکارڈ کی لمبائی	10M
ان پٹ کپلنگ	ڈی سی، اے سی، جی این ڈی
ان پٹ رکاوٹ	1MΩ±2%، 15pF±5pF کے متوازی طور پر
عمودی حساسیت	2mV/div{{1}V/div
عمودی ریزولوشن (A/D)	8 بٹس		8 بٹس/12 بٹس/14 بٹس
زیادہ سے زیادہ ان پٹ وولٹیج	40V چوٹی کی قدر （DC + AC چوٹی قدر）
بینڈوتھ کی حد	20 میگاہرٹز، مکمل بینڈوتھ
پروب ایٹینیویشن فیکٹر	1X,10X,100X,1000X
ٹرگر کی قسم	کنارے، پلس، ویڈیو، ڈھلوان،
ٹرگر موڈ	آٹو، نارمل اور سنگل
کرسر کی پیمائش	△V، اور △T کرسر کے درمیان
خودکار پیمائش	Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B, Delay A→B, +Width, -Width, +Duty, - ڈیوٹی
مواصلاتی انٹرفیس	USB ڈیوائس (Typ-c)؛ یو ایس بی ہوسٹ؛ LAN، وائی فائی (اختیاری)
تعدد کاؤنٹر	حمایت
طول و عرض (W × H × D)	190mm × 120mm × 18mm
ڈیوائس کا وزن	تقریباً 0.45 کلوگرام
