HSA1000 سیریز ہینڈ ہیلڈ سپیکٹرم تجزیہ کار
نیز -160dBm ڈسپلے شدہ اوسط شور کی سطح
پلس فیز شور -82dBc/Hz @1Gz اور 10KHz پر آفسیٹ
نیز کل طول و عرض کی درستگی<1.5dB
پلس 10Hz کم از کم ریزولوشن بینڈوتھ (RBW)
نیز معیاری GPS رسیور
نیز EMI پری کمپلائنس ٹیسٹ کٹ
پلس 3.6 گیگا ہرٹز تک ٹریکنگ جنریٹر کٹ
پلس 8 انچ آئی پی ایس ٹچ اسکرین ڈسپلے، وسیع دیکھنے کا زاویہ
علاوہ Li-ion بیٹری، آپریٹنگ لائف 4-6 گھنٹے تک
HSA1000 سیریز ہینڈ ہیلڈ سپیکٹرم تجزیہ کار
● فریکوئنسی رینج 9 kHz سے 1.6GHz/3.6GHz
● -160 dBm DANL (ظاہر کردہ اوسط شور کی سطح)
● فیز شور < –80 dBc/Hz @1GHz 10 kHz آفسیٹ پر
● 10Hz کم از کم ریزولوشن بینڈوتھ (RBW)
● کُل طول و عرض کی درستگی<1.5 dB
● EMI پری کمپلائنس ٹیسٹ فنکشن، اختیاری EMC ٹیسٹ سافٹ ویئر فراہم کریں۔
● معیاری پاس/فیل آن سائٹ ٹیسٹ الرٹ کی اہلیت
● لی-آئن بیٹری، آپریٹنگ لائف 4 - 6 گھنٹے تک، آسان متبادل، آپ طویل آزمائشی وقت کے لیے اضافی بیٹریاں خرید سکتے ہیں۔
● اختیاری 1.6GHz/3.6GHz ٹریکنگ جنریٹر، 3.6GHz سگنل جنریٹر
● معیاری GPS ریسیور، اختیاری اینٹینا، عرض البلد/طول بلد کی معلومات اور ٹیسٹ کی معلومات ریکارڈ کی جا سکتی ہیں
● 8-انچ (1024*768) IPS LCD ٹچ اسکرین، وسیع تر دیکھنے کا زاویہ، اندرونی روشنی کا سینسر اسکرین کی بیک لائٹ کو ماحولیاتی روشنی کے مطابق ایڈجسٹ کرنے کے لیے۔
فیلڈ ٹیسٹنگ کے لیے زیادہ آسان اور موثر
8-انچ IPS LCD، وسیع تر دیکھنے کا زاویہ، اندرونی اور بیرونی استعمال کے لیے اسکرین کی بیک لائٹ کو ایڈجسٹ کرنے کے لیے بلٹ ان لائٹ سینسر، ایک اعلیٰ، روشن، اور واضح نشان فراہم کرتا ہے۔ سایہ میں کام کرنے کی ضرورت نہیں ہے۔
بہترین پاور مینجمنٹ فنکشن
بیٹری کی آپریٹنگ لائف 4 - 6 گھنٹے تک، آپ طویل آزمائشی وقت کے لیے اضافی بیٹریاں خرید سکتے ہیں، بیٹری کی تبدیلی آسان ہے۔

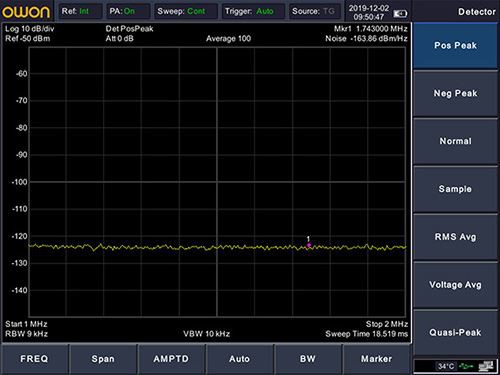

بہترین چھوٹے سگنل کی پیمائش کی صلاحیت
-160 dBm DANL (ظاہر کردہ اوسط شور کی سطح)، کمزور چھوٹے سگنل کا مشاہدہ کر سکتا ہے
زیادہ درست کم شور کی پیمائش
فیز شور < –80 dBc/Hz @1GHz 10 kHz آفسیٹ پر
پاس/فیل فنکشن
فوری طور پر تعین کریں کہ آیا ٹیسٹ کے نتائج پاس ہوتے ہیں۔
EMI پری کمپلائنس ٹیسٹ فنکشن فراہم کرتا ہے۔
معیاری کے طور پر EMI فلٹر (6dB) اور چوٹی پکڑنے والے سے لیس، یہ EMI پری ٹیسٹ اور تشخیص کے لیے زیادہ درست ہے، اور معاون سافٹ ویئر کا استعمال کرکے مکمل جانچ اور پروڈکشن رپورٹس کو مکمل کیا جا سکتا ہے۔
EMC ٹیسٹ فنکشن فراہم کریں (اختیاری سافٹ ویئر کی ضرورت ہے)
بلٹ ان 200 سے زیادہ مین اسٹریم EMC ٹیسٹ کے معیارات اور ضوابط کے سانچے۔ صارف متعلقہ ٹیمپلیٹ کا انتخاب کرتا ہے، اور سافٹ ویئر خود بخود سپیکٹرم تجزیہ کار کو سیٹ کرتا ہے اور ٹیسٹ ڈیٹا کو ریکارڈ کرتا ہے۔ ڈیٹا اور ضوابط کا موازنہ ایک ہی سکرین پر کیا جا سکتا ہے۔ صارفین تقابلی تجزیہ کے لیے ضوابط کو بھی اپنی مرضی کے مطابق بنا سکتے ہیں۔
متعدد توسیعی فنکشن موڈ فراہم کریں۔
معیاری ماڈیولیشن سگنل کے معیار کا تجزیہ، آڈیو ڈیموڈولیشن، فیلڈ کی طاقت کی پیمائش، چینل کی پیمائش اور فریکوئنسی کاؤنٹر، وغیرہ متعدد عمومی اور توسیعی ٹیسٹ کے افعال۔
ماڈیولیشن سگنل کے معیار کا تجزیہ
آڈیو demodulation
چینل کی پیمائش
تعدد کاؤنٹر
آبشار کا پلاٹ گرافک
وقت کے ساتھ ساتھ سگنل کے مختلف پیرامیٹرز کا رویہ دیکھیں، وقت کے ساتھ تعدد اور طاقت کے رویے کو ٹریک کریں، خاص طور پر وقفے وقفے سے سگنل۔ صارف وقت کے ساتھ سگنل کے استحکام کا تجزیہ کرنے یا مواصلاتی نظام میں وقفے وقفے سے مداخلت کے سگنلز کی شناخت کے لیے آبشار کے پلاٹ گرافک کا استعمال کر سکتا ہے۔
GPS پوزیشننگ فنکشن فراہم کریں۔
معیاری GPS اینٹینا کنیکٹر، اختیاری OWON GPS اینٹینا، عرض البلد/طول بلد کی معلومات، اور پیمائش کا ڈیٹا CSV فائل کے طور پر محفوظ کیا جا سکتا ہے۔
وضاحتیں
ماڈل | HSA1015 (ٹی جی) | HSA1036 (ٹی جی) |
احاطہ ارتعاش | 9kHz ٪7b٪7b1٪7d٪7d.5 GHz | 9kHz - 1.5 GHz، 9kHz - 3.6 GHz |
فریکوئنسی ریزولوشن | 1Hz | |
عمر بڑھنے کی شرح | <1ppm/Year | |
فیز شور (fc{{0}GHz) | <-80 dBc/Hz @10 kHz offset | |
ریزولوشن بینڈوتھ (-3dB) (RBW) | 10 ہرٹز سے 500 کلو ہرٹز (1-10 مرحلہ بہ ترتیب)، 1 میگاہرٹز، 3 میگاہرٹز | |
ویڈیو بینڈوتھ (-3dB)(VBW) | 10Hz سے 3MHz | |
| (ان پٹ اٹینیویشن= 0 dB، نمونہ کا پتہ لگانے والا، ٹریس اوسط 20 سے زیادہ یا اس کے برابر، 20 ڈگری سے 30 ڈگری، ان پٹ امپیڈینس=50 Ω، RBW 1Hz کو معمول بناتا ہے) | |
1 میگاHz٪7b٪7b1٪7d٪7dMHz | -160dBm (عام) | |
10MHz{{1}GHz | -160dBm (عام) | |
1GHz٪7b٪7b1٪7d٪7d.5GHz | -158dBm (عام) | |
1GHz٪7b٪7b1٪7d٪7d.6GHz | -158dBm (عام) | |
پتہ لگانے والے | مثبت چوٹی، منفی چوٹی، نمونہ، نارمل، RMS | |
ٹریس افعال | صاف لکھیں، میکس ہولڈ، کم ہولڈ، ویو، خالی، اوسط | |
سطح یونٹ | dBm٪2c dBuW٪2c dBpW٪2c dBmV٪2c dBuV٪2c W٪2c V | |
ٹریکنگ جنریٹر (-TG ماڈل) | 100 kHz٪7b٪7b1٪7d٪7d.5 GHz | 100 kHz-3.6 GHz (ٹریکنگ جنریٹر) |
آؤٹ پٹ پاور لیول رینج | ٪7b٪7b0٪7d٪7d dBm٪7b٪7b1٪7d٪7d dBm | |
آؤٹ پٹ پاور لیول ریزولوشن | 1dB | |
مواصلاتی بندرگاہ | USB ہوسٹ، USB ڈیوائس، LAN، earphone پورٹ | |
ڈسپلے | 8-انچ ٹچ LCD | |
